Q：平面硅探测器（PIPS）与金硅面垒型探测器相比较，其优势是什么？ 【了解更多】
A：结构优势：平面硅探测器的所有结构边缘均埋置在内部，不需要使用环氧封边剂，这使得探测器更加稳定和耐用。
能量分辨率：平面硅探测器的连接触点通过离子注入精确形成，有助于获得更好的能量分辨率，并且入射窗更薄。
耐用性：平面硅探测器的入射窗不仅坚固耐用，而且可以方便地清洗擦拭，有助于维护探测器的性能和延长使用寿命。
低漏电流：平面硅探测器的漏电流显著低于金硅面垒型探测器，这意味着它具有更低的噪声水平。
入射窗厚度：平面硅探测器的入射窗（死层）厚度小于相应的金硅面垒型探测器，有助于提高探测器的测量精度。
耐高温烘烤：标准平面硅探测器可以耐高温烘烤至少100℃，这有助于在特定应用中提高探测器的性能和稳定性。
Q：平面硅探测器（PIPS）的具体用途？ 【了解更多】
A：平面硅探测器因其独特的特性，被应用于多种领域，具体用途包括但不限于：
环境辐射检测：平面硅探测器可以用于监测环境辐射水平，确保辐射安全，适用于环境背景辐射的长期监测。
辐射防护：在辐射防护领域，平面硅探测器可以用于个人或区域的辐射防护监测，以评估潜在的辐射风险。
剂量监测：在医疗或工业领域，平面硅探测器可用于个人剂量监测，评估个体接受的辐射剂量。
放射性氡气测量：平面硅探测器也可用于测量放射性氡气，这是一种重要的室内环境污染监测。
粒子识别和探测望远镜：由于平面硅探测器具有薄入射窗和低漏电流特性，它们适用于粒子识别和探测望远镜等科研应用。
连续空气监测：平面硅探测器的特殊型号，如CAM PIPS探测器，适用于连续空气监测仪中Alpha和Beta颗粒的过滤器测量。
Q: 一般情况下，如何正确清洁探测器的灵敏区？ 【了解更多】
A：1. 准备适当的清洗材料，包括适合探测器表面的清洁剂、专用清洁工具。
2. 在开始清洁前，检查探测器表面是否有明显脏污或损坏。如果表面有划痕或裂纹，应先进行维修或更换。
3. 可以使用沾有异丙醇的专用工具清洁探测器的表面。这是因为异丙醇是一种常用的清洁溶剂，可以有效去除污垢同时对敏感材料相对安全。
4. 清洁时应轻柔操作，避免使用过多的力，防止对探测器表面造成损伤。
5. 使探测器在清洁环境中自然干燥或使用适当的方法干燥，避免清洁剂残留影响探测器性能。
Q：平面硅探测器（PIPS）在环境辐射检测中的优势？ 【了解更多】
A：平面硅探测器具有较低的漏电流和噪声水平，这使得它们能够提供精确的辐射测量。
它的入射窗较薄，这意味着它们对辐射的吸收效率更高，能够更有效地检测低能辐射，如α粒子；提供高能量分辨率，有助于区分不同能量的辐射源，这对于识别特定放射性物质非常重要；入射窗坚固耐用，这有助于保持探测器的性能和准确性，确保长期稳定监测；平面硅探测器可以承受高达100℃的烘烤，这使得它们能够在高温环境下使用，如工业场所或某些特殊环境；平面硅探测器通常体积小、重量轻，便于携带和部署在不同的监测点，适合进行现场快速检测；平面硅探测器可以集成到实时监测系统中，提供连续的环境辐射水平数据，有助于及时发现异常情况并采取相应措施。PIPS探测器不仅可以检测α、β粒子，还可以检测γ射线，使其适用于多种辐射类型的监测。
Q：如何校准平面硅探测器（PIPS）以确保测量结果的准确性？ 【了解更多】
A：能量校准：使用已知能量的放射源对探测器进行能量校准。 例如，可以使用241Am源，其放出的5.486 MeV的α粒子，来确定探测器的能量刻度。
效率校准：通过测量不同能量的放射源并比较测量结果与已知的活度，来评估探测器的效率，必要时进行调整。
暗电流测量：平面硅探测器的漏电流通常很低，但仍然需要测量以确保其对测量结果的影响最小化。
温度影响评估：由于平面硅探测器可以承受高达100℃的烘烤，需要评估温度变化对探测器性能的影响，并在必要时进行补偿。
时间响应校准：测量探测器的脉冲形成时间，确保时间分辨率满足特定应用的要求。
本底辐射校准：测量并记录探测器在没有放射源时的背景辐射计数，以便在后续测量中进行扣除。
系统稳定性检查：确保探测器及其相关电子设备在长时间运行中的稳定性。
定期维护：定期对探测器进行维护和重新校准，以保持其性能。
使用专业软件：可能需要使用专业软件来分析探测器的输出信号，并根据已知源进行校准。
Q：平面硅探测器（PIPS）电流信号产生的过程？ 【了解更多】
A：当α粒子或β粒子进入探测器的灵敏区域时，它们与探测器材料相互作用，产生电子-空穴对。
产生电子-空穴对的数量与入射粒子的能量成正比。耗尽区的电场使电子和空穴分别被两个电极收集，从而在电荷收集电极上产生电流脉冲。
Q: 平面硅探测器（PIPS）信号怎么采集？ 【了解更多】
A：平面硅探测器使用偏置电压模块（DW-PM2525-01）供电。

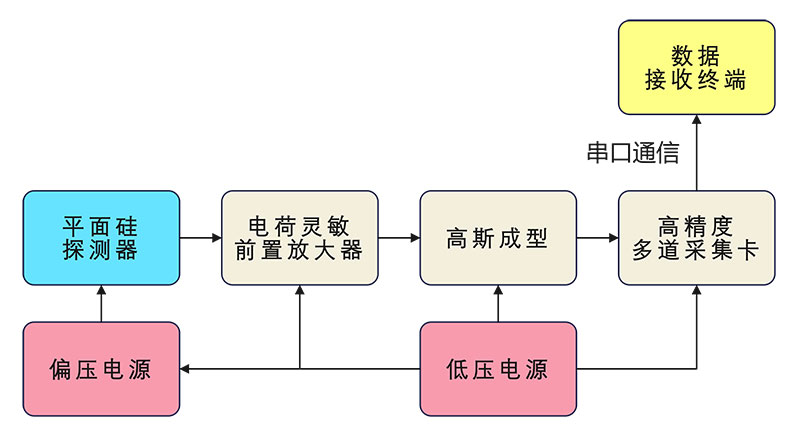

其输出的电荷信号经DW-PREA3220-PD6型电荷灵敏前置放大器放大后，经高斯成型器（DW-GS3220-PD5）滤波成型后形成准高斯型脉冲信号，用于计数或能谱数据采集。
Alpha谱采集典型应用：
Q: 粒子能量与硅探测器耗尽层深度关系表？ 【了解更多】
A：粒子能量与硅探测器耗尽层深度关系：
| 耗尽深度 (μm) | 最大粒子能量(MeV) | ||
| 电子 | 质子 | Alpha粒子 | |
| 100 300 500 700 1000 2000 5000 10000 | 0.11 0.23 0.32 0.40 0.52 0.89 1.97 3.85 | 3 6 8 10 12 18 30 45 | 12 24 32 39 48 71 121 178 |
Q：平面硅探测器（PIPS）的信号输出线缆最长是多少？
A：探测器的输出线缆长度不应大于10cm，使用更长的线缆将造成探测器电容的增加，可能导致振铃效应。
Q：有在酸性环境中使用的平面硅探测器（PIPS）吗？
A：我们公司提供的CAM系列探测器具有良好的耐酸性，可以满足酸性环境使用。
Q：平面硅探测器（PIPS）可以用作光电二极管或伦科夫辐射吗？
A：PIPS探测器是非常好的光电二极管，并且可以用作切伦科夫辐射的光电二极管。
Q：当信噪比太差，伴随信号的噪声太大时怎么办？
A：确保探测器处于避光环境，使用短线缆（<10cm）连接，确认电荷灵敏前置放大器可靠接地。
Q：可以将两个探测器的输出信号连接至一个放大器吗？
A：它是可能的，但是这种操作会增加噪声。
Q：平面硅探测器（PIPS）可以在真空中使用吗？
A：探测器可以在真空度小于10Pa的环境中正常使用。
Q：有关辐射损伤的信息有哪些？ 【了解更多】
A：辐射损伤的典型值如下表所示：
| 平面硅探测器辐射损伤的影响 累计剂量 (particles/cm²) | ||||
| 裂变碎片 | Alpha粒子 | 质子 | 快中子 | 电子 |
| 108 | 109 | 1010 | 1012 | 1013 |
辐射损坏的表现是：漏电流增大，噪声增加，分辨率变差。
延长探测器在造成损伤的辐射厂中的可用“寿命”的有效方法是保持探测器在低温环境中使用。
Q：Alpha能谱采集方案重点关注的指标有哪些？
Alpha能谱采集适配的探测器类型及性能，能量分辨率及探测效率等。
Q：离子注入的半导体制造工艺是怎么样的？ 【了解更多】
A：离子是原子或分子经过离子化后形成的，即等离子体，它带有一定量的电荷。
可通过电场对离子进行加速，利用磁场使其运动方向改变，这样就可以控制离子以一定的能量进入wafer内部达到掺杂的目的。离子注入到晶圆中后，会与硅原子碰撞而损失能量，能量耗尽离子就会停在晶圆中某位置。离子通过与硅原子的碰撞将能量传递给硅原子，使得硅原子成为新的入射粒子，新入射粒子又会与其它硅原子碰撞，形成连锁反应。离子注入是一种物理过程，不发生化学反应，最主要的用途就是掺杂半导体材料。
