北京百川微测科技有限公司

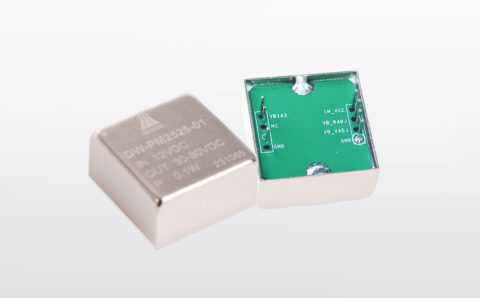

成立于 2017 年，是一家集产品研发、制造、技术服务于一体的高新科技公司，专业从事辐射探测类产品及相关电子电路的设计与销售。

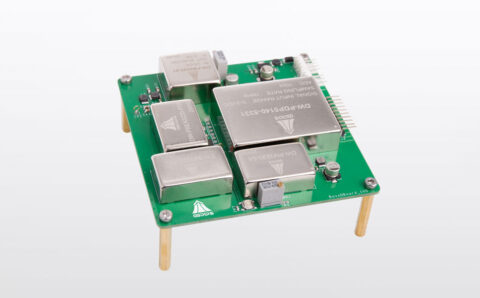

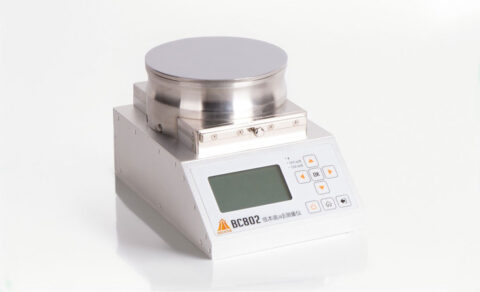

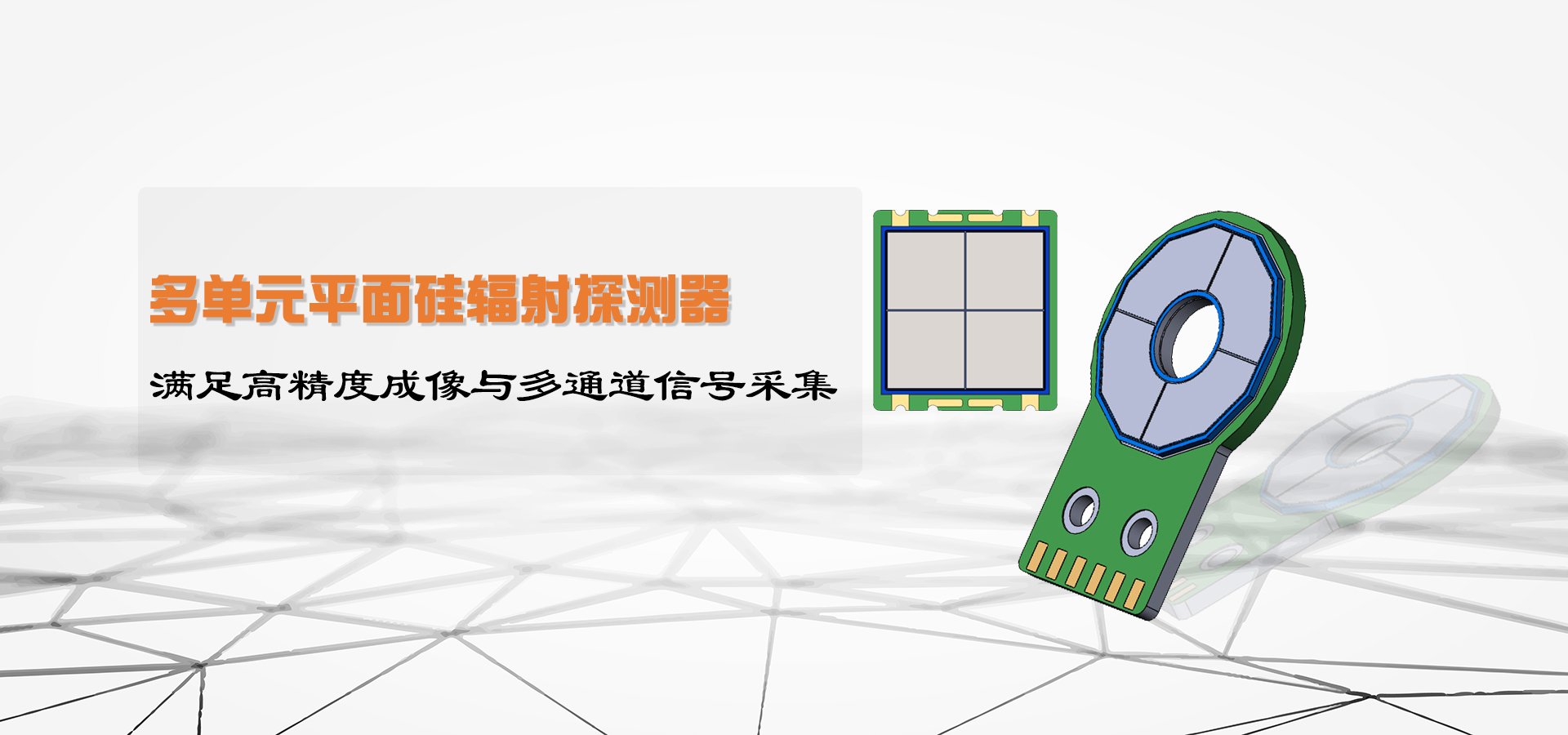

公司开发可用于 α/β/γ 探测的离子注入型半导体探测器、Si-PIN 二极管，放射性气体氡测量传感器等。探测器可用于制造 α/β 表面污染测量仪，个人辐射剂量仪，氡气测量仪，带电粒子低本底测量仪等。

了解更多

专业水平

从事半导体硅探测器设计研发多年，团队拥有深厚的专业背景和技术积累

产品创新

精益求精，创新设计。致力于追求极致的产品性能和更加优异的产品工艺流程

质量控制

全员参与，全面质量控制，拥有完整的产品测试平台和质量管理体系

服务理念

积极、热情、专业、高效，用心理解每一位客户需求，提供准确高质量服务

应用领域

Responsive Image Grid with Hover Description
Image 1
地质勘探
Image 2
环境辐射检测
Image 3
仪器仪表制造
Image 4
样品分析测试
Image 4

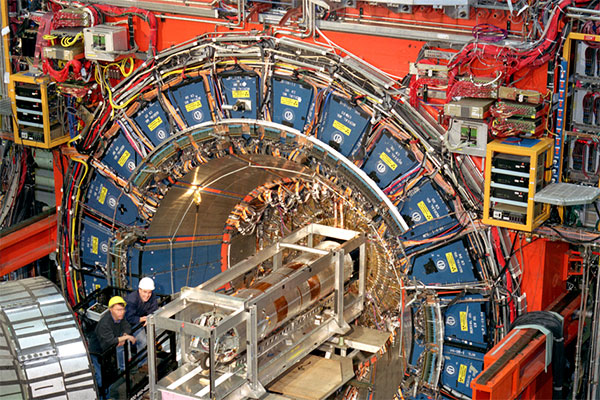

核物理
Image 4
核医学
  1. 1

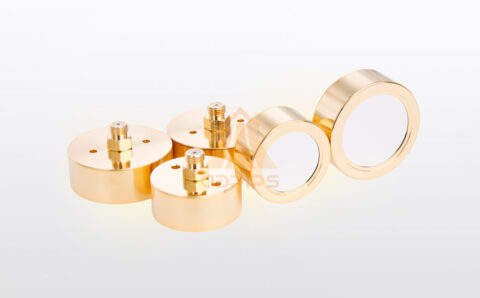

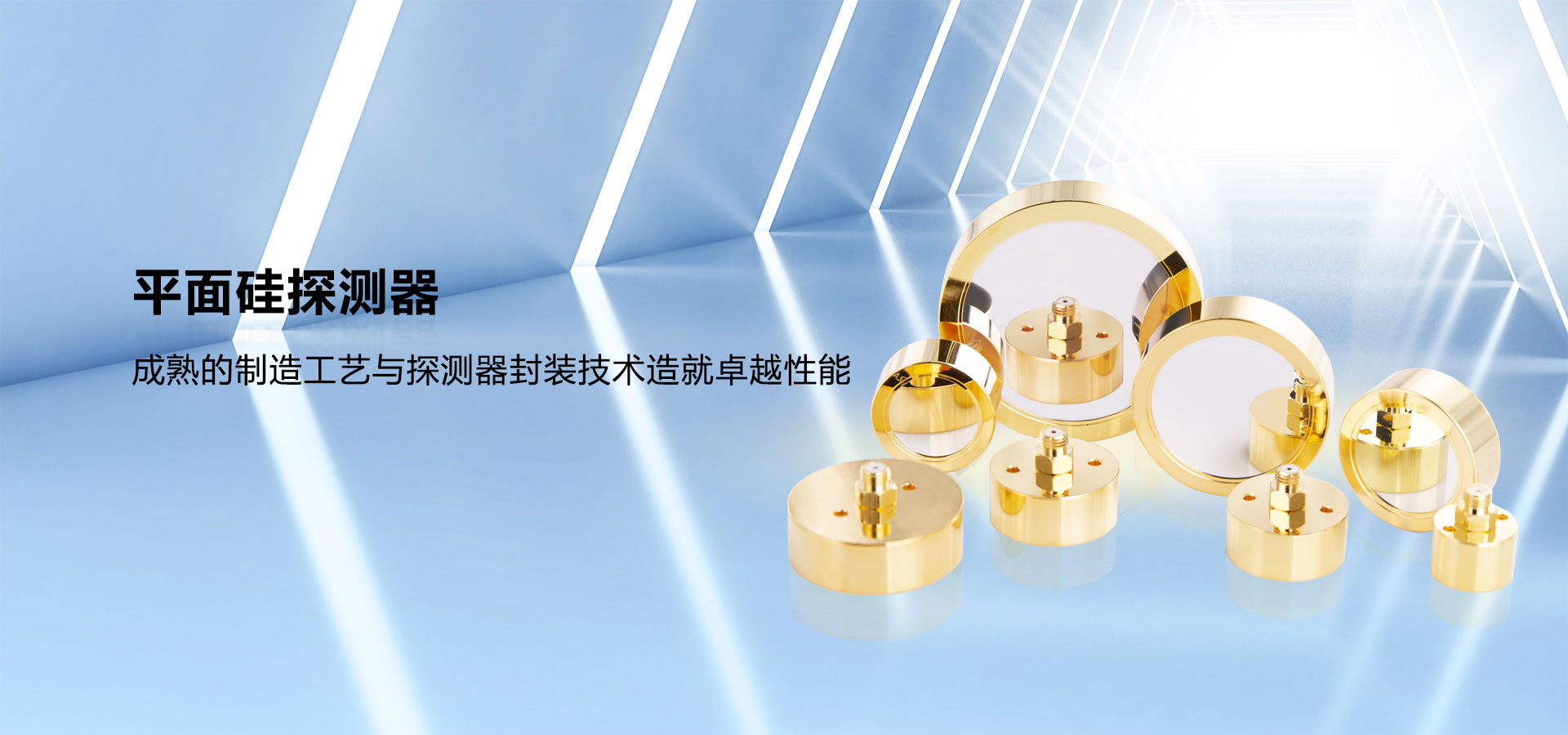

    Q：平面硅探测器（PIPS）与金硅面垒型探测器相比较，其优势是什么？

    结构优势：平面硅探测器的所有结构边缘均埋置在内部，不需要使用环氧封边剂，这使得探测器更加稳定和耐用。

    能量分辨率：平面硅探测器的连接触点通过离子注入精确形成，有助于获得更好的能量分辨率，并且入射窗更薄。

    耐用性：平面硅探测器的入射窗不仅坚固耐用，而且可以方便地清洗擦拭，有助于维护探测器的性能和延长使用寿命。

    低漏电流：平面硅探测器的漏电流显著低于金硅面垒型探测器，这意味着它具有更低的噪声水平。

    入射窗厚度：平面硅探测器的入射窗（死层）厚度小于相应的金硅面垒型探测器，有助于提高探测器的测量精度。

    耐高温烘烤：标准平面硅探测器可以耐高温烘烤至少100℃，这有助于在特定应用中提高探测器的性能和稳定性。

  2. 2
    Q：平面硅探测器（PIPS）的具体用途？

    平面硅探测器因其独特的特性，被应用于多种领域，具体用途包括但不限于：

    环境辐射检测：平面硅探测器可以用于监测环境辐射水平，确保辐射安全，适用于环境背景辐射的长期监测。

    辐射防护：在辐射防护领域，平面硅探测器可以用于个人或区域的辐射防护监测，以评估潜在的辐射风险。

    剂量监测：在医疗或工业领域，平面硅探测器可用于个人剂量监测，评估个体接受的辐射剂量。

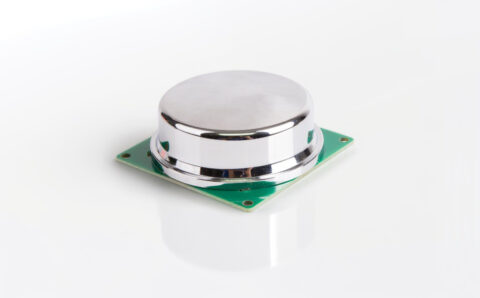

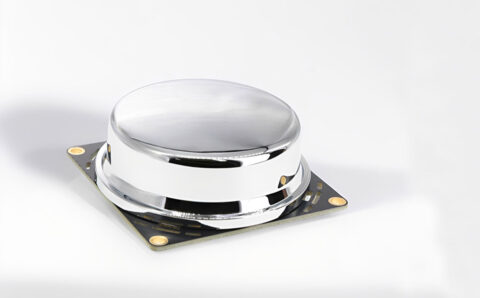

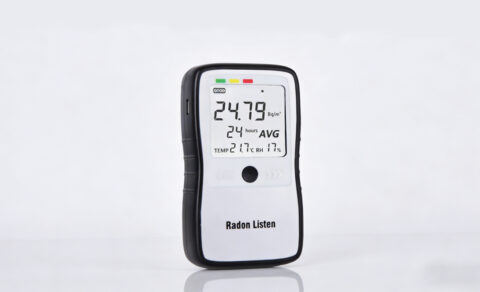

    放射性氡气测量：平面硅探测器也可用于测量放射性氡气，这是一种重要的室内环境污染监测。

    粒子识别和探测望远镜：由于平面硅探测器具有薄入射窗和低漏电流特性，它们适用于粒子识别和探测望远镜等科研应用。

    连续空气监测：平面硅探测器的特殊型号，如CAM PIPS，适用于连续空气监测仪中Alpha和Beta颗粒的过滤器测量。

  3. 3
    Q: 一般情况下，如何正确清洁探测器的灵敏区？

    ① 准备适当的清洗材料，包括适合探测器表面的清洁剂、专用清洁工具。

    ② 在开始清洁前，检查探测器表面是否有明显脏污或损坏。如果表面有划痕或裂纹，应先进行维修或更换。

    ③ 可以使用沾有异丙醇的专用工具清洁探测器的表面。这是因为异丙醇是一种常用的清洁溶剂，可以有效去除污垢同时对敏感材料相对安全。

    ④ 清洁时应轻柔操作，避免使用过多的力，防止对探测器表面造成损伤。

    ⑤ 使探测器在清洁环境中自然干燥或使用适当的方法干燥，避免清洁剂残留影响探测器性能。
